Dettagli:
|
Materiale: | Acciaio a molla ad alta resistenza, acciaio al manganese e acciaio inossidabile. | diametro del filo: | 0.71mm - 12.5mm. |
---|---|---|---|
dimensione d'apertura: | 1mm - 100mm. | Tipo di tessitura: | Doppia crimped, intermedio crimped, piatto crimped, serratura crimped. |
Tipo di maglia: | Quadrato | Trattamento superficiale: | Verniciato in nero o rosso. |
Preparazione del bordo: | Vestimento semplice, piegato, rinforzato, saldato, a bullone. | Ad uncino: | C o U per 30° - 180°. |
Evidenziare: | 0.71mm schermo vibrante rete di filo,con una struttura robusta e una rete di filo di schermo vibrante |

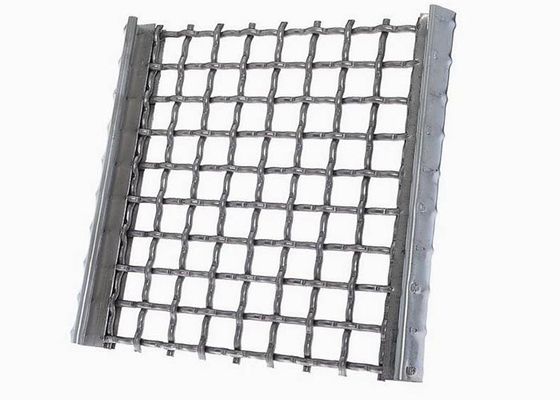

Square Wire Mesh è uno degli schermi minerari più comunemente utilizzati nelle industrie minerarie, di lavorazione minerale, di estrazione e di aggregazione.è costituito da fili dello stesso diametro che sono incrinati per formare aperture quadrate precise e ottenere la massima rigiditàLa sua elevata resistenza alla trazione, l'eccellente resistenza alle vibrazioni e la lunga durata di vita ne fanno una scelta perfetta per ottenere risultati e servizi di screening accurati al miglior prezzo.
Apertura | Carro leggero | Cargo medio | Carro pesante | ||||||
---|---|---|---|---|---|---|---|---|---|
Diametro del filo | Peso | Zona aperta | Diametro del filo | Peso | Zona aperta | Diametro del filo | Peso | Zona aperta | |
mm | mm | kg/m2 | % | mm | kg/m2 | % | mm | kg/m2 | % |
2.0 | ️ | ️ | ️ | ️ | ️ | ️ | 1.37 | 7.1 | 35 |
3.2 | ️ | ️ | ️ | 2.00 | 9.9 | 37 | 2.50 | 14.1 | 31 |
4.0 | 2.00 | 8.50 | 44 | 2.50 | 12.2 | 38 | 3.05 | 16.8 | 32 |
5.0 | 2.00 | 7.80 | 51 | 2.50 | 16.6 | 44 | 3.05 | 14.7 | 38 |
5.6 | 2.50 | 9.80 | 48 | 3.05 | 13.7 | 41 | 4.00 | 21.2 | 34 |
6.4 | 2.50 | 8.89 | 51 | 3.05 | 12.6 | 46 | 4.00 | 19.6 | 38 |
6.8 | 2.50 | 9.00 | 51 | 3.05 | 10.0 | 44 | 4.00 | 19.7 | 37 |
7.1 | 2.50 | 8.80 | 55 | 3.05 | 11.9 | 48 | 4.00 | 18.3 | 41 |
8.0 | 2.50 | 10.80 | 54 | 4.00 | 16.9 | 44 | 5.00 | 24.4 | 38 |
9.0 | 3.05 | 9.80 | 55 | 4.00 | 15.6 | 48 | 5.00 | 22.7 | 44 |
10.0 | 3.05 | 9.10 | 58 | 4.00 | 14.5 | 51 | 5.00 | 21.2 | 44 |
11.2 | 3.05 | 10.40 | 54 | 5.00 | 19.6 | 48 | 5.60 | 28.6 | 44 |
12.5 | 4.00 | 12.30 | 57 | 5.00 | 18.1 | 51 | 5.60 | 20.0 | 47 |
14.0 | 4.00 | 16.70 | 54 | 5.00 | 20.0 | 51 | 6.80 | 24.6 | 48 |
16.0 | 5.00 | 15.10 | 58 | 5.60 | 19.5 | 56 | 6.80 | 22.6 | 51 |
18.0 | 5.00 | 14.50 | 58 | 6.80 | 20.7 | 55 | 7.10 | 25.0 | 51 |
20.0 | 5.60 | 14.00 | 61 | 6.80 | 19.2 | 58 | 7.10 | 24.0 | 54 |
22.0 | 5.60 | 17.60 | 61 | 7.10 | 21.5 | 57 | 8.00 | 26.7 | 54 |
25.0 | 6.80 | 16.10 | 64 | 7.10 | 20.1 | 60 | 8.00 | 24.6 | 57 |
28.0 | 7.00 | 14.70 | 63 | 8.00 | 19.0 | 61 | 9.00 | 27.8 | 57 |
32.0 | 8.00 | 20.60 | 64 | 9.00 | 26.0 | 60 | 10.00 | 30.4 | 58 |
38.0 | 8.00 | 18.70 | 67 | 9.00 | 28.1 | 64 | 10.00 | 27.9 | 61 |
40.0 | 9.00 | 21.00 | 67 | 10.00 | 25.4 | 64 | 11.20 | 31.1 | 61 |
45.0 | 9.00 | 19.50 | 69 | 10.00 | 23.4 | 67 | 11.20 | 28.4 | 64 |
50.0 | 10.00 | 23.20 | 69 | 11.20 | 26.0 | 67 | 12.50 | 31.8 | 64 |
56.0 | 10.00 | 19.20 | 72 | 11.20 | 28.7 | 69 | 12.50 | 29.0 | 67 |
63.0 | 10.00 | 17.40 | 75 | 11.20 | 24.5 | 72 | 12.50 | 25.1 | 70 |
76.2 | 10.00 | 14.80 | 78 | 11.20 | 16.0 | 75 | 12.50 | 20.0 | 73 |
80.0 | 10.00 | 16.00 | 79 | 11.20 | 17.5 | 72 | 12.50 | 21.5 | 75 |
90.0 | 10.00 | 14.00 | 81 | 11.20 | 15.7 | 79 | 12.70 | 19.4 | 77 |
100.0 | 10.00 | 10.00 | 82 | 11.20 | 14.3 | 81 | 12.70 | 17.6 | 79 |
Altre dimensioni e tipi di maglie sono disponibili su richiesta. |
schermo vibrante tessuto quadratoApplicazioni
La rete di schermo vibrante tessuta a quadrato può essere utilizzata come schermo di scavo nella scherma della cava e nella scherma della trituratrice per separare e classificare la pietra, la sabbia, la ghiaia, il carbone, la roccia e altri materiali.È ampiamente utilizzato nella lavorazione su larga scala della pietra, impianti di miscelazione dell'asfalto, carbone, metallurgia, chimica e altre industrie.
Schermo vibrante tessuto per la selezione della ghiaia
Schermo vibrante tessuto per la selezione della pietra
di tessutoConfezionatoschermo per vibrazioniMacchine
